Jak podłączyć agregat do domu? Poradnik krok po kroku

Bezpieczne podłączenie agregatu do domu wymaga dedykowanego przełącznika sieć–agregat, poprawnego uziemienia i pracy elektryka z uprawnieniami – żadnych połączeń przez zwykłe gniazdko. Tylko taki układ zapewni rezerwę zasilania bez ryzyka porażenia i uszkodzenia instalacji. Jeśli chcesz przygotować dom na brak prądu krok po kroku, przeprowadzę Cię przez najważniejsze decyzje i czynności.

Jakie warunki trzeba spełnić, żeby podłączyć agregat do domu?

Podstawowy warunek brzmi: agregat prądotwórczy nie może mieć fizycznej możliwości podania napięcia do sieci energetycznej. Oznacza to, że cały układ musi mieć wyraźne rozdzielenie od strony licznika i linii energetycznej. Realizuje się to przez przełącznik z przerwą galwaniczną, zamontowany w rozdzielnicy.

Drugim filarem bezpieczeństwa jest zgodność z normą PN-HD 60364-5-551. Ta norma opisuje dobór i montaż niskonapięciowych zespołów prądotwórczych – w praktyce wskazuje, jak dobrać aparat łączeniowy, jak prowadzić przewody ochronne i jak dopasować układ do istniejącej sieci w budynku (np. TN-C-S). Projektant lub elektryk odnosi się do niej przy każdym poważniejszym zasilaniu rezerwowym.

Trzecia kwestia to formalności po stronie operatora sieci dystrybucyjnej. Różni OSD w Polsce stosują własne regulaminy – część akceptuje instalację bez żadnych zgłoszeń, jeśli istnieje przełącznik z pełnym rozdzieleniem, inni oczekują schematu lub formularza. W praktyce opłaca się zadzwonić lub sprawdzić stronę swojego operatora i upewnić się, jakie zasady obowiązują na danym terenie.

Podłączanie agregatu przez zwykłe gniazdko – tzw. „samobójka” – jest nie tylko technicznie błędne, ale też realnie zagraża ekipom pogotowia energetycznego i domowej instalacji.

Jaki agregat prądotwórczy wybrać do domu?

W pierwszej kolejności trzeba ustalić, czy w domu zasilane będą tylko wybrane obwody, czy praktycznie cała rozdzielnia. Do zasilania kilku obwodów awaryjnych – piec, lodówka, kilka obwodów oświetlenia i sprzęt IT – zwykle wystarcza urządzenie o mocy 2,5–5 kW. W domu z pompą głębinową, klimatyzacją lub dużą sprężarką potrzebny bywa już agregat 6–8 kW lub większy.

Drugie pytanie dotyczy rodzaju napięcia. W większości domów jako źródło rezerwowe stosuje się agregat jednofazowy 230 V, bo zdecydowana część odbiorników jest jednofazowa i łatwiej dobrać moc. Jednostka trójfazowa dzieli swoją moc na trzy fazy – więc z jednego wyjścia jednofazowego uzyskasz tylko około 1/3 mocy znamionowej całego generatora, co często wymusza zakup znacznie większego modelu.

Technologia pracy agregatu ma duży wpływ na komfort i bezpieczeństwo elektroniki. Agregat inwerterowy generuje napięcie o bardzo małym odkształceniu (niska THD), pracuje ciszej i nadaje się do zasilania kotłów kondensacyjnych, sterowników i sprzętu komputerowego. Klasyczny generator z regulacją AVR jest z kolei korzystny przy większych mocach i odbiorach indukcyjnych – jak pompy czy sprężarki – choć jakość napięcia jest zwykle gorsza niż w inwerterze.

Do tego dochodzi wybór sposobu przełączania źródła: prosta obsługa ręczna czy automatyka. ATS/SZR w formie automatycznego przełącznika sam wykrywa zanik napięcia, uruchamia generator (jeżeli ma rozruch elektryczny) i po kilku sekundach przełącza dom na zasilanie awaryjne. Ręczny przełącznik wymaga od Ciebie obecności na miejscu, ale obniża koszt i upraszcza schemat.

Jak działa przełącznik sieć–agregat?

Serce całego rozwiązania stanowi przełącznik sieć–agregat – ręczny 1-0-2 lub z torami sterowania w przypadku automatu. W położeniu „SIEĆ” zasilanie z operatora trafia na szynę rozdzielnicy, w pozycji „0” obie strony są odłączone, a w pozycji „AGREGAT” prąd płynie wyłącznie z generatora. Dzięki temu oba źródła nigdy nie są połączone równocześnie.

W instalacjach jednofazowych stosuje się zwykle przełącznik 2-biegunowy (L+N), który rozłącza jednocześnie przewód fazowy i neutralny. W rozbudowanych układach trójfazowych używa się aparatów 4-biegunowych (L1-L2-L3+N). Rozłączanie przewodu N rozwiązuje wiele problemów z działaniem wyłączników różnicowoprądowych i agregatów z tzw. „pływającym” punktem neutralnym.

Taki przełącznik montuje się w rozdzielnicy – przed istniejącymi zabezpieczeniami obwodów. Na jedno jego wejście trafia linia z sieci, na drugie linia z agregatu, a wyjście prowadzi na szynę zasilającą całą tablicę. Surowa zasada brzmi: wejść nie wolno zwierać, bo zniknęłoby galwaniczne rozdzielenie wymagane przez normę PN-HD 60364-5-551.

Przełącznik sieć–agregat w rozdzielnicy jest elementem, który fizycznie wymusza separację obu źródeł i decyduje, skąd w danej chwili zasilany jest dom.

Czym różni się ręczny przełącznik od ATS/SZR?

Zwykły przełącznik 1-0-2 działa prosto: Ty sam ustawiasz pozycję, gdy zaniknie napięcie. W codziennym użytkowaniu wygląda to tak, że schodzisz do rozdzielnicy, przełączasz pozycję na „0”, uruchamiasz agregat i dopiero po ustabilizowaniu obrotów ustawiasz „AGREGAT”. Przy powrocie napięcia z sieci procedura odbywa się w odwrotnej kolejności.

ATS/SZR integruje w jednym urządzeniu aparaturę łączeniową i układ sterowania. Gdy zaniknie napięcie z sieci, moduł mierzy obecność faz i po zadanym czasie uruchamia generator, a następnie płynnie przełącza dom na zasilanie awaryjne. Po powrocie zasilania sieciowego odstawia agregat i przełącza z powrotem na linię operatora. Ten układ wymaga starannego projektu – niektórzy OSD oczekują certyfikatu potwierdzającego blokadę mechaniczną, która uniemożliwia podanie napięcia z agregatu w stronę sieci.

W obu przypadkach przełącznik jest instalowany za licznikiem, w głównej rozdzielnicy. Różnica polega tylko na tym, czy źródło wybierasz ręcznie, czy proces sterowania przejmuje automat sterujący.

Jak krok po kroku podłączyć agregat do instalacji?

W praktyce bezpieczne podłączenie realizuje elektryk z uprawnieniami, ale jako właściciel domu możesz świadomie zaplanować zakres zasilania. Na początku ustalasz, czy generator będzie zasilał całą rozdzielnicę, czy tylko wybrane obwody – najczęściej wybiera się ogrzewanie, lodówkę, oświetlenie i sieć domową. Taki podział wpływa na wymaganą moc i przekroje przewodów.

Kolejny krok to dobór miejsca w rozdzielnicy. Przełącznik montuje się przed zabezpieczeniami już istniejących obwodów, tak aby przy pracy awaryjnej wszystkie zabezpieczenia nadprądowe i różnicowoprądowe wciąż działały. Zasilanie z sieci i z agregatu trafia na dwa przeciwległe bieguny przełącznika, a wyjście na szynę zasilającą rozdzielnię.

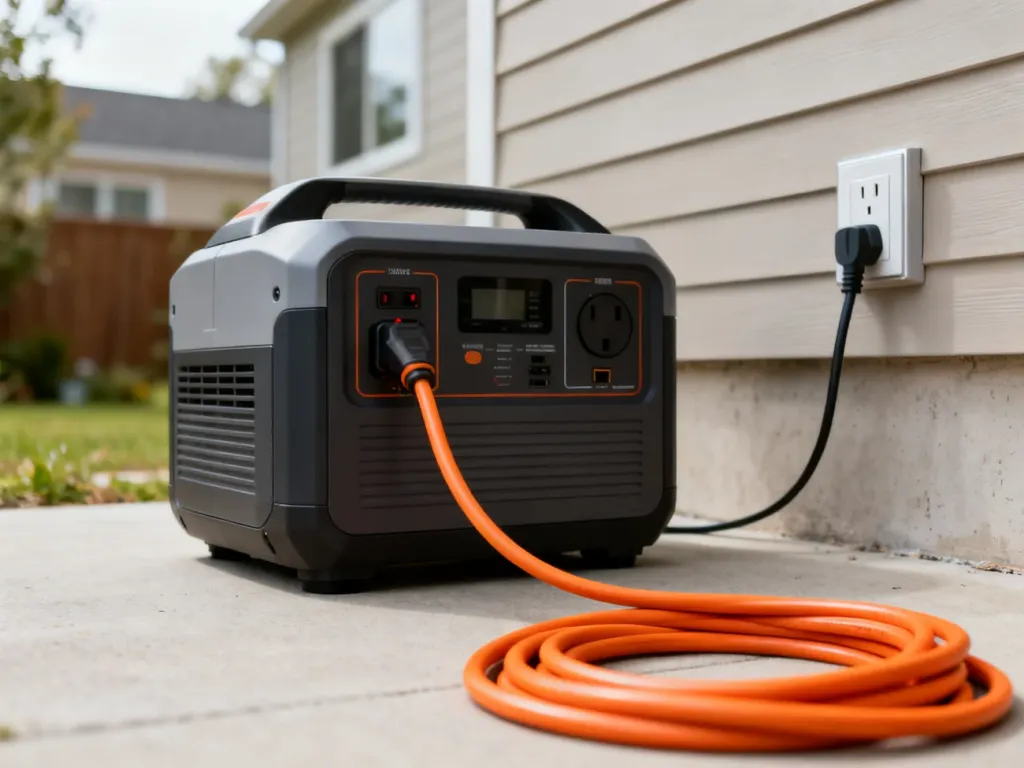

Do przełącznika trzeba doprowadzić przewód z dedykowanego gniazda zasilania rezerwowego. Najczęściej jest to gniazdo 230 V/16 A lub 400 V/32 A – zależnie od mocy agregatu – zamontowane przy rozdzielnicy lub na ścianie zewnętrznej budynku. Przewód z tego gniazda prowadzi się na wejście „AGREGAT” w przełączniku, dzięki czemu podłączenie generatora polega tylko na wpięciu wtyczki w przygotowane gniazdo.

Istotna część prac dotyczy przewodów ochronnych i neutralnych. Przewód PE z agregatu łączy się z szyną ochronną w budynku, która jest połączona z lokalnym uziomem – to wspólny układ uziemienia dla całej instalacji. Przewód N musi być prowadzony przez przełącznik (L+N lub L1-L2-L3+N). W sieci TN-C-S nie wolno rozłączać przewodu PEN przed miejscem rozdziału na PE i N, więc przełącznik może ingerować dopiero w odseparowany przewód neutralny.

Jakie zabezpieczenia trzeba przewidzieć?

Na torze zasilania z agregatu elektryk projektuje osobne zabezpieczenie nadprądowe. Trzeba tu sprawdzić, czy charakterystyka i wartość prądowa nie „gryzie się” z już istniejącymi zabezpieczeniami w rozdzielnicy, tak aby zwarcie w gnieździe czy obwodzie końcowym wyłączało właściwy aparat. Obowiązkowa jest także weryfikacja, czy z generatorem współpracują poprawnie wyłączniki różnicowoprądowe.

W niektórych przypadkach konieczna jest wymiana RCD na typ A lub F – szczególnie przy obecności falowników i zasilaczy impulsowych oraz przy pracy z agregatem inwerterowym. Takie urządzenia lepiej radzą sobie z prądami upływu o złożonej przebiegi. Zestaw zabezpieczeń dobiera się już w projekcie, uwzględniając typ źródła, profil odbiorów i wymagania normowe.

Jak wygląda procedura użycia agregatu?

W trakcie awarii działa się według prostej sekwencji. Najpierw ustawiasz przełącznik źródła na pozycję „0”, dzięki czemu dom przestaje być połączony zarówno z siecią, jak i z generatorem. Potem podłączasz przewód z agregatu do gniazda zasilania rezerwowego, uruchamiasz jednostkę i czekasz na ustabilizowanie obrotów oraz napięcia.

Dopiero wtedy wolno przełączyć aparat na pozycję „AGREGAT”. Odbiory najlepiej włączać kolejno – najpierw piec i oświetlenie, potem lodówkę, na końcu większe silniki. Po powrocie napięcia z sieci robisz ruch odwrotny: przełączasz na „0”, wyłączasz agregat, a dopiero potem ustawiasz pozycję „SIEĆ”. Ten schemat chroni styki przełącznika i samą jednostkę przed przełączaniem pod dużym obciążeniem.

Jak uziemić agregat prądotwórczy?

Każdy generator podczas pracy wymaga sprawnego układu uziemienia. Dotyczy to zarówno modeli stacjonarnych, jak i przenośnych. Obudowa metalowa, ramy transportowe i zaciski ochronne mogą w razie uszkodzenia znaleźć się pod niebezpiecznym potencjałem – uziom ma za zadanie natychmiast odprowadzić taki prąd do ziemi.

W przypadku przenośnych agregatów stosuje się dedykowany zacisk uziemiający na obudowie. Do tego zacisku podłącza się izolowany przewód o przekroju odpowiadającym wymaganiom producenta. W często spotykanych zaleceniach pojawia się minimalna średnica przewodu 4,5 mm, co daje przekrój umożliwiający bezpieczne odprowadzenie prądu zwarciowego do ziemi.

Drugi koniec przewodu łączy się z prętem stalowym wbitym w grunt. W wielu instrukcjach pojawia się wartość 2,5 m długości pręta – taką długość stosuje się, aby osiągnąć wystarczająco niską rezystancję uziemienia w typowych warunkach glebowych. Główka pręta powinna wystawać tuż nad powierzchnię gruntu, by umożliwić wygodny montaż zacisku, ale jednocześnie nie stanowić przeszkody czy zagrożenia mechanicznego.

Stacjonarny agregat połączony z domem przez rozdzielnicę wiąże się z bardziej rozbudowanym rozwiązaniem, bo jego przewód ochronny PE łączy się z szyną ochronną budynku, a ta z uziomem fundamentowym, otokowym lub prętem – w zależności od tego, jakie rozwiązanie wykonano przy domu. W każdym wariancie zadanie uziemienia pozostaje to samo: przy każdym zwarciu do obudowy prąd ma popłynąć do ziemi, a nie przez człowieka dotykającego urządzenia.

Generator zawsze należy uziemić – czy to poprzez lokalny pręt uziemiający, czy poprzez szynę PE w budynku połączoną z uziomem fundamentowym lub otokowym.

Jak testować agregat po podłączeniu?

Po zakończonym montażu elektryk wykonuje pomiary ochronne: sprawdza pętlę zwarcia, działanie RCD, ciągłość przewodu PE i sporządza protokół. To etap, który decyduje, czy instalacja zasilania rezerwowego spełnia wymagania ochrony przeciwporażeniowej i przeciwpożarowej. Bez takich pomiarów układ formalnie nie jest odebrany.

Eksploatacja wymaga regularnych prób. Dobrym zwyczajem jest raz w miesiącu uruchomić agregat na kilkanaście minut pod niewielkim obciążeniem – pozwala to obrócić paliwo w układzie, nasmarować jednostkę i upewnić się, że rozruch działa bez problemu. Co kilka miesięcy warto wykonać pełny test z przełączeniem przełącznika sieć–agregat i zasileniem rzeczywistych odbiorów.

Podczas takiego testu nie włączaj wszystkich urządzeń naraz. Najpierw uruchom generator, przełącz instalację, potem stopniowo dołączaj odbiory i kontroluj reakcję – słychać wtedy, czy silnik się „dusi”, czy pracuje stabilnie. Odczyty prądu, napięcia i częstotliwości porównaj z danymi katalogowymi. Jeżeli pojawią się niepokojące objawy, najbezpieczniej od razu wyłączyć jednostkę i zlecić przegląd elektrykowi lub serwisowi.

Regularna próba pod obciążeniem ujawnia też problemy z przewodem zasilającym, gniazdami, przełącznikiem czy wyłącznikami różnicowoprądowymi. Wiele usterek wychodzi dopiero przy „prawdziwej” awarii – systematyczne testy sprawiają, że awaryjne zasilanie staje się zwykłym narzędziem, a nie loterią.
