Podłączenie grzejnika od dołu – jak wykonać krok po kroku?

Podłączenie grzejnika od dołu wymaga precyzyjnego rozstawu rur, dobrze dobranych zaworów i solidnego mocowania do ściany, ale można je wykonać samodzielnie, jeśli trzymasz się kilku prostych zasad. Ten sposób montażu daje bardzo estetyczny efekt, ułatwia sprzątanie i dobrze współpracuje z nowoczesnymi instalacjami prowadzonymi w podłodze. Sprawdź, jak krok po kroku zamontować grzejnik, żeby działał bezpiecznie, cicho i wydajnie.

Na czym polega podłączenie grzejnika od dołu?

W wariancie z dołem rury zasilania i powrotu dochodzą do grzejnika od spodu – mogą wychodzić bezpośrednio z podłogi lub ze ściany ukrytej za urządzeniem. W nowym budownictwie instalacja centralnego ogrzewania zwykle biegnie w warstwach posadzki, od kotła lub pompy ciepła do rozdzielacza, a stamtąd do poszczególnych pomieszczeń, co pozwala całkowicie schować przewody.

Tak montowany grzejnik wiesza się najczęściej pod oknem, gdzie ściana jest najchłodniejsza. Strumień ciepłego powietrza unosi się w górę, przemieszcza do przeciwległej ściany i wraca przy podłodze, dzięki czemu ogrzewane jest całe pomieszczenie. Dolne podłączenie nie zmienia tej pracy, ale zdecydowanie poprawia wygląd całej instalacji.

Do takiego sposobu zasilania najlepiej nadaje się grzejnik płytowy fabrycznie przystosowany do dolnego przyłącza albo model aluminiowy z odpowiednimi członami dolnymi. W płytowych wersjach stalowych znajdziesz oznaczenia V, CV lub VK – oznaczają one wariant z wbudowaną wkładką zaworową, gotową do współpracy z zestawem przyłączeniowym.

Jaki grzejnik wybrać do podłączenia od dołu?

Jeśli planujesz prowadzenie rur w posadzce lub ścianie, wybór konkretnego modelu warto ustalić już na etapie projektu instalacji. Grzejniki przeznaczone do dolnego zasilania mają określony rozstaw króćców i zintegrowaną armaturę, co znacznie upraszcza późniejszy montaż. Kiedy sięgasz po model przystosowany tylko do podłączenia bocznego, całość trzeba będzie uzbrajać w dodatkowe kształtki, co psuje estetykę.

W grupie stalowych urządzeń bardzo popularny jest grzejnik płytowy z oznaczeniem V, CV lub VK. Ma wbudowaną wkładkę zaworową, do której wkręca się głowicę, a króćce zasilania i powrotu umieszczone są przy dolnej krawędzi. Producenci oferują wiele wysokości i szerokości, więc łatwo dobrać wymiar do potrzebnej mocy oraz miejsca pod oknem.

Grzejniki z przyłączem bocznym a dolnym

W starszych instalacjach, zwłaszcza z pionami biegnącymi po ścianach, częściej spotyka się podłączenie boczne. Rury wychodzą z boku grzejnika, zawór termostatyczny montuje się na zasilaniu, a po przeciwnej stronie umieszcza się zawór powrotny lub zwykły korek. Taki układ ma nieco większą tolerancję na różnice w rozstawie rur i łatwo go wpasować w istniejącą infrastrukturę.

Dolne zasilanie wymaga znacznie większej precyzji. Rozstaw przyłączy w grzejniku i w podłodze musi się zgadzać – najczęściej jest to 50 mm – inaczej montaż zestawu przyłączeniowego stanie się kłopotliwy albo w ogóle niemożliwy. W zamian otrzymujesz jednak całkowicie schowaną instalację, brak widocznych rur i swobodny dostęp do podłogi pod urządzeniem.

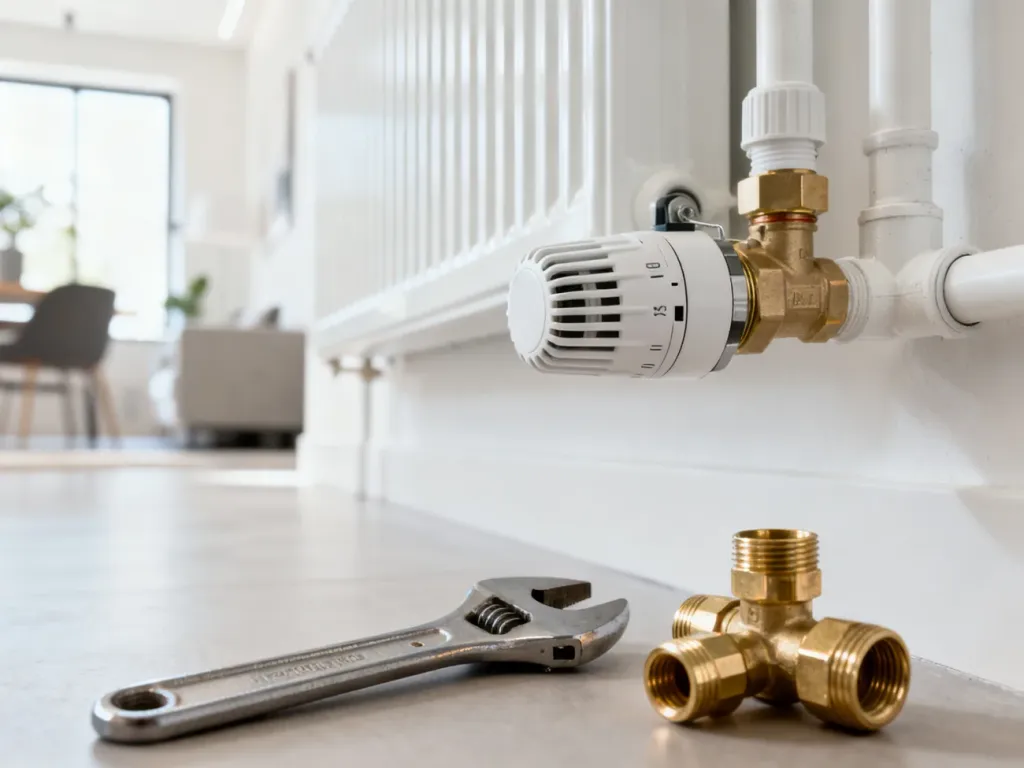

Głowica termostatyczna przy podłączeniu dolnym

Nowoczesne modele przygotowane do dolnego zasilania mają zintegrowaną wkładkę, do której wkręca się głowica termostatyczna. Wystaje ona bezpośrednio z korpusu grzejnika, zwykle z prawej strony, choć w wielu konstrukcjach można obrócić korpus, by głowica znalazła się po lewej. Takie rozwiązanie pozwala automatycznie regulować przepływ wody grzewczej i utrzymać stałą temperaturę w pomieszczeniu.

Przy grzejnikach bardzo długich – powyżej 2000 mm – często stosuje się tzw. podłączenie krzyżowe, w którym zasilanie i powrót trafiają na przeciwległe końce urządzenia. Zapewnia to równomierny rozkład temperatury na całej długości, co ma znaczenie np. w salonach z dużymi przeszkleniami.

Jak przygotować instalację do podłączenia od dołu?

Zanim zacznie się właściwy montaż, trzeba przewidzieć sposób podejścia rur do grzejnika. W nowym domu instalator prowadzi przewody zasilające i powrotne od rozdzielacza w warstwie podłogi, a w miejscu planowanego urządzenia wyprowadza podejścia z odpowiednim rozstawem. Można je zakończyć tulejami ochronnymi i zostawić z lekkim zapasem długości, który zostanie docięty na etapie montażu armatury.

Rury mogą wyjść z podłogi tuż pod grzejnikiem albo zostać wyprowadzone w płaszczyźnie ściany, bezpośrednio za nim. Drugi wariant jest najbardziej estetyczny – po powieszeniu urządzenia i zamontowaniu zestawu przyłączeniowego nic nie wystaje z posadzki, a sprzątanie pod oknem jest bardzo wygodne. Dla rur prowadzonych w bruździe ściennej ważne jest staranne zamocowanie, żeby uniknąć ruchów i hałasów podczas pracy instalacji.

Zestaw przyłączeniowy czy osobne przyłącza?

Najwygodniej jest użyć zestawu przyłączeniowego, złożonego z dwóch zintegrowanych zaworów: zasilającego z możliwością zamontowania głowicy oraz powrotnego z funkcją odcięcia. Taki element montuje się z jednej strony do instalacji centralnego ogrzewania, z drugiej – bezpośrednio do króćców grzejnika. Zestaw pozwala zamknąć dopływ wody tylko do danego urządzenia i zdemontować je bez spuszczania wody z całego układu.

Standardowy rozstaw przyłączy w takim zestawie to 50 mm. Rury doprowadzone do ściany lub podłogi muszą mieć identyczny rozstaw, inaczej powstaną naprężenia lub konieczność nieestetycznych kombinacji z dodatkowymi kształtkami. Gdy wewnętrzne gwinty systemu rur są nietypowe, stosuje się przejściówki – technicznie rozwiązuje to problem, ale wpływa na wygląd, dlatego lepiej od razu dobrać zgodny system.

Jak dobrać podejście ze ściany lub podłogi?

Przy wyprowadzeniu z podłogi stosuje się zwykle zestawy proste, które idą pionowo w górę i wkręcają się w korpus grzejnika. Jeśli rury wychodzą ze ściany za urządzeniem, używa się zaworów kątowych, pozwalających na estetyczne skręcenie podejścia. W obu wariantach warto zostawić niewielki zapas rury i dotrzeć ją na długość dopiero po przymierzeniu grzejnika – łatwiej skrócić przewód niż później go przedłużać.

Standardowy rozstaw dolnych króćców w grzejnikach zasilanych od dołu wynosi 50 mm, dlatego rury w ścianie lub podłodze trzeba rozplanować z dokładnością do kilku milimetrów.

Jak zamocować grzejnik na ścianie?

Waga samego urządzenia i wody w instalacji sprawia, że mocowanie do ściany jest tak samo ważne jak prawidłowe podłączenie hydrauliczne. Przy średniej wielkości grzejniku mówimy często o kilkunastu, a czasem kilkudziesięciu kilogramach wiszących na dwóch lub trzech konsolach. Zanim więc chwycisz wiertarkę, sprawdź, z czego zbudowana jest ściana i jakie ma możliwości przenoszenia obciążeń.

Inny typ kołka sprawdzi się w pełnym betonie, inny w pustaku, a jeszcze inny w lekkich płytach gipsowo-kartonowych. Zastosowanie przypadkowych kołków „z marketu” może oznaczać luzowanie się uchwytów po kilku sezonach grzewczych, a w skrajnym przypadku wyrwanie całego grzejnika razem z fragmentem ściany.

Jakie narzędzia przygotować?

Do typowego montażu przydadzą się podstawowe narzędzia i akcesoria, które większość osób ma już w domowym warsztacie. W jednym miejscu dobrze zgromadzić wszystko, co będzie potrzebne, bo przemieszczanie się między pomieszczeniami z zakurzonym grzejnikiem pod pachą nie ułatwia pracy. W standardowym zestawie przydadzą się:

• wiertarka udarowa z regulacją obrotów, dobrana do wiercenia w betonie, cegle lub bloczkach,
• zestaw wierteł – szczególnie średnica przewidziana pod wybrane kołki,
• poziomica i miarka, żeby kontrolować położenie uchwytów,
• marker lub ołówek do zaznaczania otworów,
• klucz nasadowy lub grzechotka do przykręcania wsporników,
• śrubokręty płaski i krzyżakowy,
• rękawice i okulary ochronne, które osłonią dłonie i oczy przed pyłem.

Jak wybrać kołki do różnych ścian?

Do ciężkich elementów montowanych w pełnej cegle lub betonie stosuje się zaawansowane kołki rozporowe, które dobrze „rozpierają” się w materiale. Dobrym przykładem takiego rozwiązania jest fischer DuoPower – kołek, który łączy funkcje rozpierania, składania i skręcania, więc dopasowuje się do różnych podłoży mineralnych i pustaków. Dzięki temu nawet przy otworach o umiarkowanie równej jakości trzyma pewnie i nie obraca się w czasie dokręcania śruby.

Ściany wykonane w systemie suchej zabudowy, czyli z płyt gipsowo-kartonowych, wymagają innej techniki mocowania. Tu sprawdzają się rozwiązania zawiasowe, takie jak fischer DuoTec, które po włożeniu przez otwór rozkładają się za płytą i tworzą rozległą powierzchnię podparcia. Dla ciężkich grzejników potrzebna jest zwykle podwójna warstwa płyt, żeby konstrukcja nie odkształciła się od obciążenia.

W starych kamienicach, gdzie można trafić na mocno zróżnicowane podłoże – mieszankę cegły, gruzu i pustych przestrzeni – dużą pewność daje kotwa chemiczna typu FIS VL 0. Masa iniekcyjna wypełnia nierówności w murze i po związaniu tworzy bardzo wytrzymałe „gniazdo” dla pręta gwintowanego, na którym opiera się później wspornik grzejnika.

Jak rozmieścić uchwyty na ścianie?

Po wyborze kołków i narzędzi możesz przejść do wyznaczenia miejsc pod uchwyty. Grzejnik powinien wisieć 10–12 cm nad podłogą, tak aby swobodnie przepływało pod nim powietrze, a jednocześnie łatwo było sprzątać. Od spodu parapetu zostawia się przynajmniej 5 cm odstępu, a po bokach po 2–3 cm luzu względem ścian czy mebli – chodzi o możliwość swobodnej cyrkulacji powietrza.

Najlepiej posłużyć się szablonem producenta lub zmierzyć rozstaw fabrycznych uchwytów na tylnej ściance grzejnika. Następnie przenosisz te wymiary na ścianę, kontrolując poziomicą zarówno linię poziomą, jak i pionową. Po wywierceniu otworów (np. na głębokość 6 cm dla kołka 10×50), oczyszczeniu ich z pyłu i osadzeniu kołków można przykręcić wsporniki. Warto jeszcze raz przyłożyć poziomicę, bo późniejsza korekta po powieszeniu ciężkiego urządzenia jest już kłopotliwa.

Grzejnik zamocowany zbyt nisko nad podłogą ogranicza naturalną konwekcję i obniża efektywność ogrzewania, dlatego odległość 10–12 cm od posadzki jest dobrym punktem odniesienia.

Jak krok po kroku podłączyć grzejnik od dołu?

Kiedy uchwyty są zamontowane, a rury wyprowadzone w ścianie lub podłodze, można przejść do samego podłączenia. Ten etap wymaga dokładności, bo każdy nieszczelny gwint czy przekoszony zawór potrafi dać o sobie znać dopiero po nagrzaniu instalacji. Dobrym nawykiem jest przymierzenie grzejnika „na sucho” jeszcze przed ostatecznym skręceniem wszystkich połączeń.

Najpierw wsuń grzejnik w uchwyty i upewnij się, że „zaskoczył” – nie powinien się przesuwać na boki ani wyskakiwać przy delikatnym podniesieniu. Sprawdź poziom i odległość od ściany, bo na tym etapie możesz jeszcze skorygować położenie wsporników. Teraz ustaw zawory zestawu przyłączeniowego tak, aby ich króćce trafiły idealnie w rozstaw rur w ścianie lub podłodze.

Montaż zestawu przyłączeniowego

Po dopasowaniu długości rur możesz wkręcić korpus zestawu przyłączeniowego do grzejnika. Uszczelnij połączenia gwintowane taśmą PTFE lub pakułami zgodnie z zaleceniami producenta urządzenia. Następnie połącz zawory z instalacją – w zależności od systemu rur będą to połączenia zaciskowe, skręcane lub zgrzewane. W każdym wypadku ważne jest, aby nie przenosić sił montażowych na korpus grzejnika.

Kiedy całość zostanie skręcona, ustaw zawory w pozycji zamkniętej i napełnij instalację wodą. Otwórz kolejno zawór powrotny i zasilający, obserwując, czy nie pojawiają się krople wody na żadnym z połączeń. Jeżeli wszystko jest suche, pozostaje montaż głowicy termostatycznej i regulacja nastaw.

Odpowietrzanie grzejnika

Po pierwszym napełnieniu instalacji w górnej części grzejnika może zebrać się powietrze, które blokuje przepływ wody. Do jego usunięcia służy ręczny lub automatyczny odpowietrznik umieszczony w jednym z górnych króćców. Przy ręcznym zaworku użyj specjalnego kluczyka – odkręć go delikatnie, aż usłyszysz syczenie powietrza. Kiedy zamiast powietrza zacznie wypływać ciągły strumień wody, zakręć odpowietrznik.

Po tej operacji ciśnienie w instalacji może nieznacznie spaść, dlatego dobrze jest sprawdzić wskazania manometru w kotłowni i w razie potrzeby uzupełnić wodę. Jeśli podczas pierwszego nagrzewania grzejnika usłyszysz bulgotanie, proces odpowietrzania trzeba powtórzyć – zwykle po jednym lub dwóch cyklach pracy instalacja pracuje już stabilnie.

Dolne podłączenie grzejnika działa prawidłowo tylko wtedy, gdy urządzenie jest starannie wypoziomowane, a instalacja po napełnieniu została dokładnie odpowietrzona.

Jak uniknąć typowych błędów?

W praktyce większość problemów przy dolnym zasilaniu wynika z kilku powtarzalnych błędów. Zbyt mały dystans od podłogi ogranicza przepływ powietrza, źle dobrane kołki w ścianie gipsowo-kartonowej powodują „pracę” uchwytów, a przekoszony grzejnik sprzyja zapowietrzaniu się górnych fragmentów. Zdarza się też, że rury w posadzce rozstawiono o kilka milimetrów inaczej niż króćce grzejnika, co utrudnia montaż zestawu przyłączeniowego.

Żeby tego uniknąć, warto przed wykończeniem ścian i podłóg kilkakrotnie sprawdzić wymiary – zarówno wysokość montażu, jak i rozstaw podejść. Druga ważna kwestia to dobór elementów mocujących do rodzaju podłoża, zwłaszcza przy ciężkich grzejnikach łazienkowych czy wielopłytowych modelach w salonach. Dobrze wykonany montaż odwdzięcza się cichą pracą i równomiernym ogrzewaniem przez wiele sezonów grzewczych.
